モハラジオの作り方

今回は自作のモハラジオを作りたいと思います。
こちらのページにアクセスしても、まだ製造中止中のようです...
という訳で仕方なく自作のモハラジオを作ることにしました。

それでは早速紹介します。

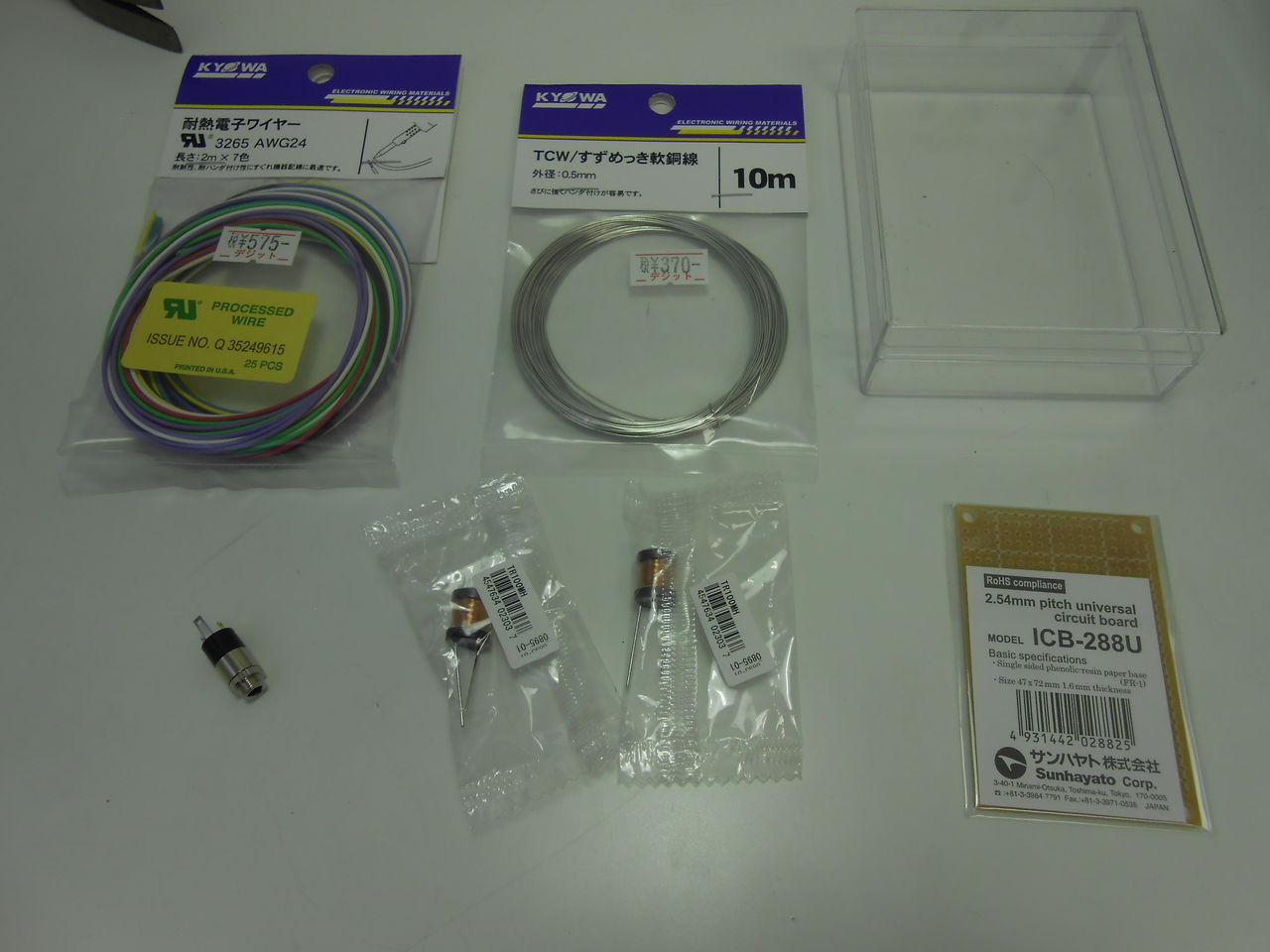

必要な部品

DSCN2581ビニール線


DSCN2582

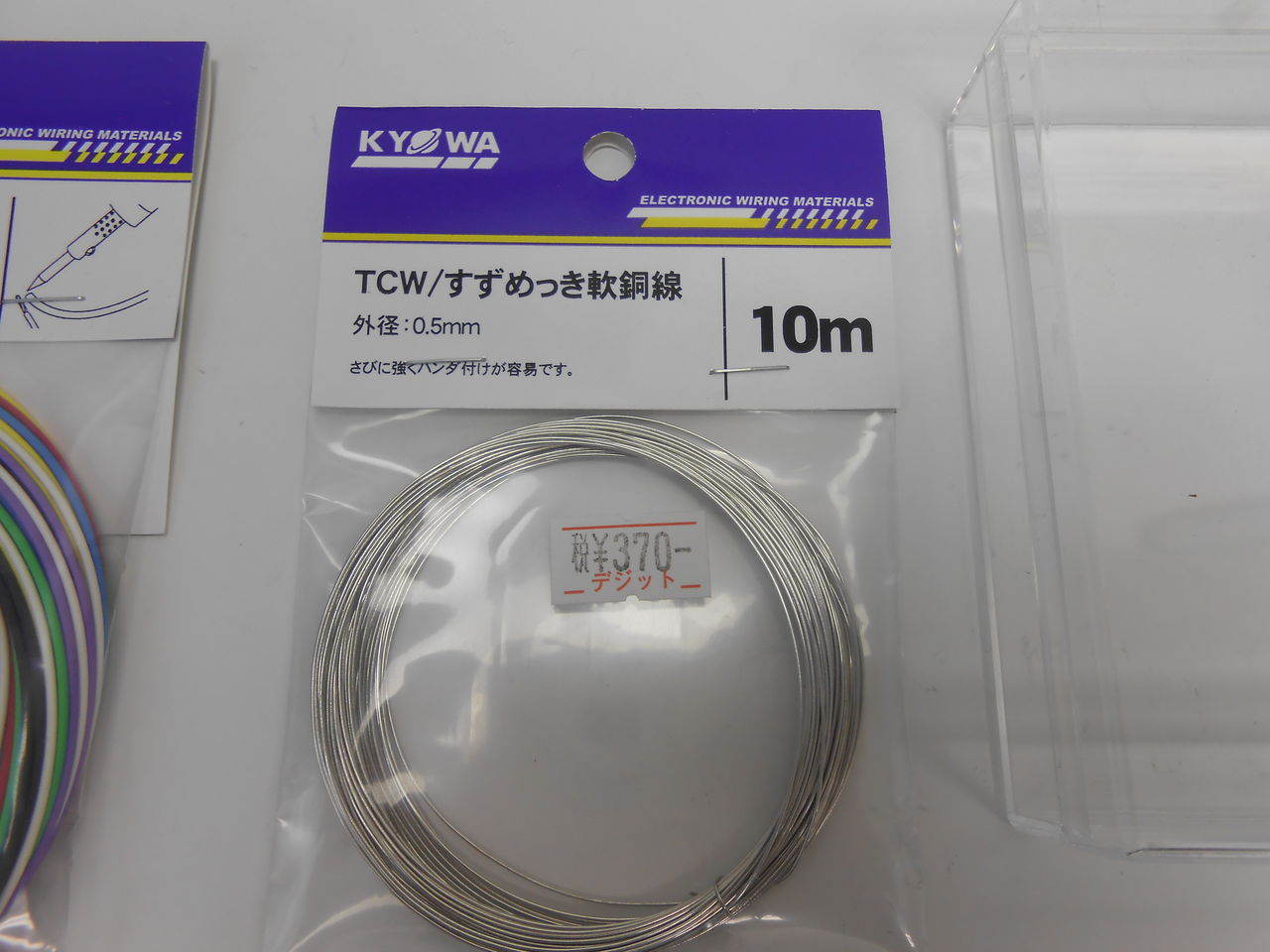

メッキ線


DSCN2583

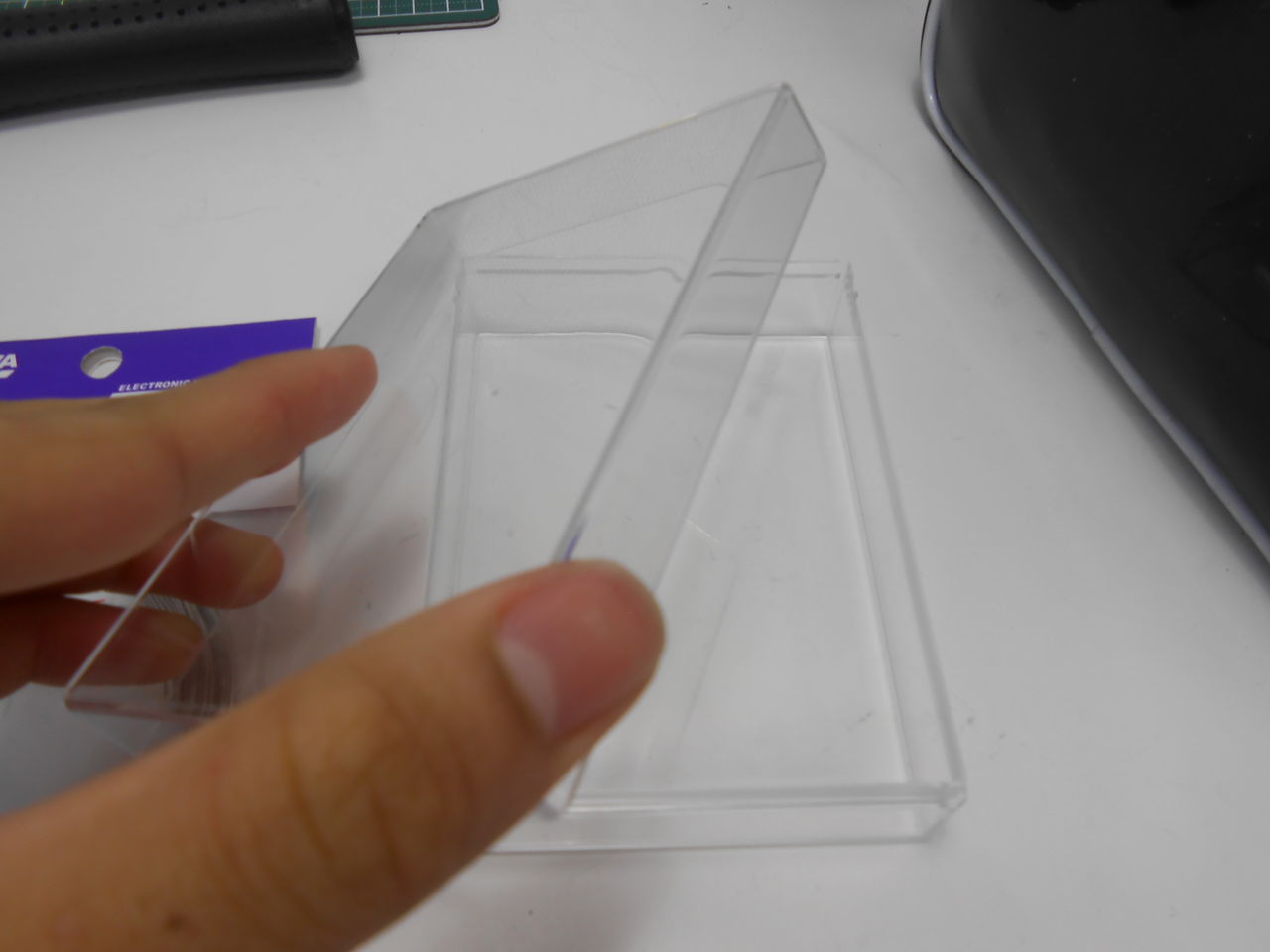

クリヤーケース


DSCN2584

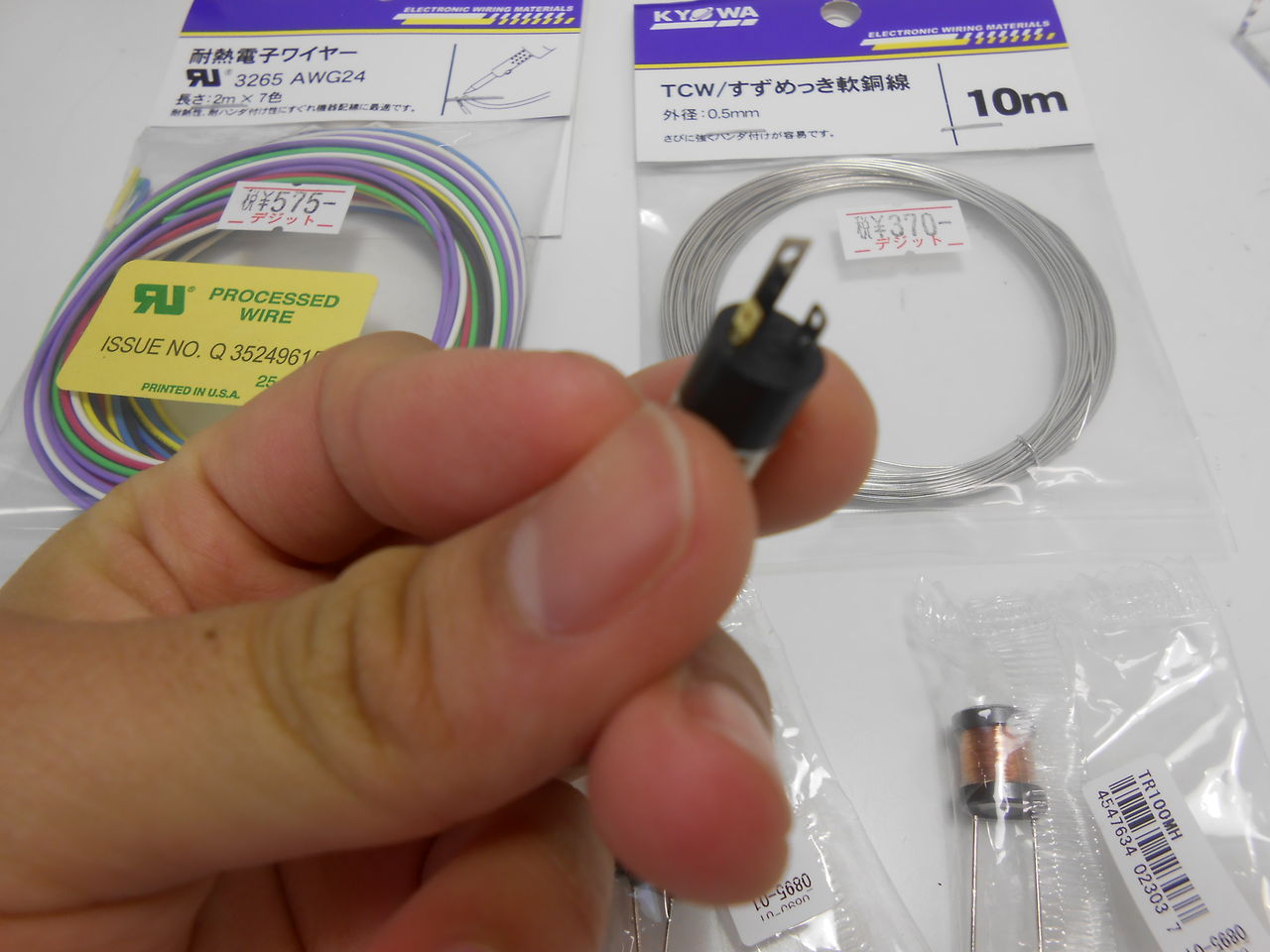

ステレオジャック(太さは何でも可)

DSCN2585

DSCN2586

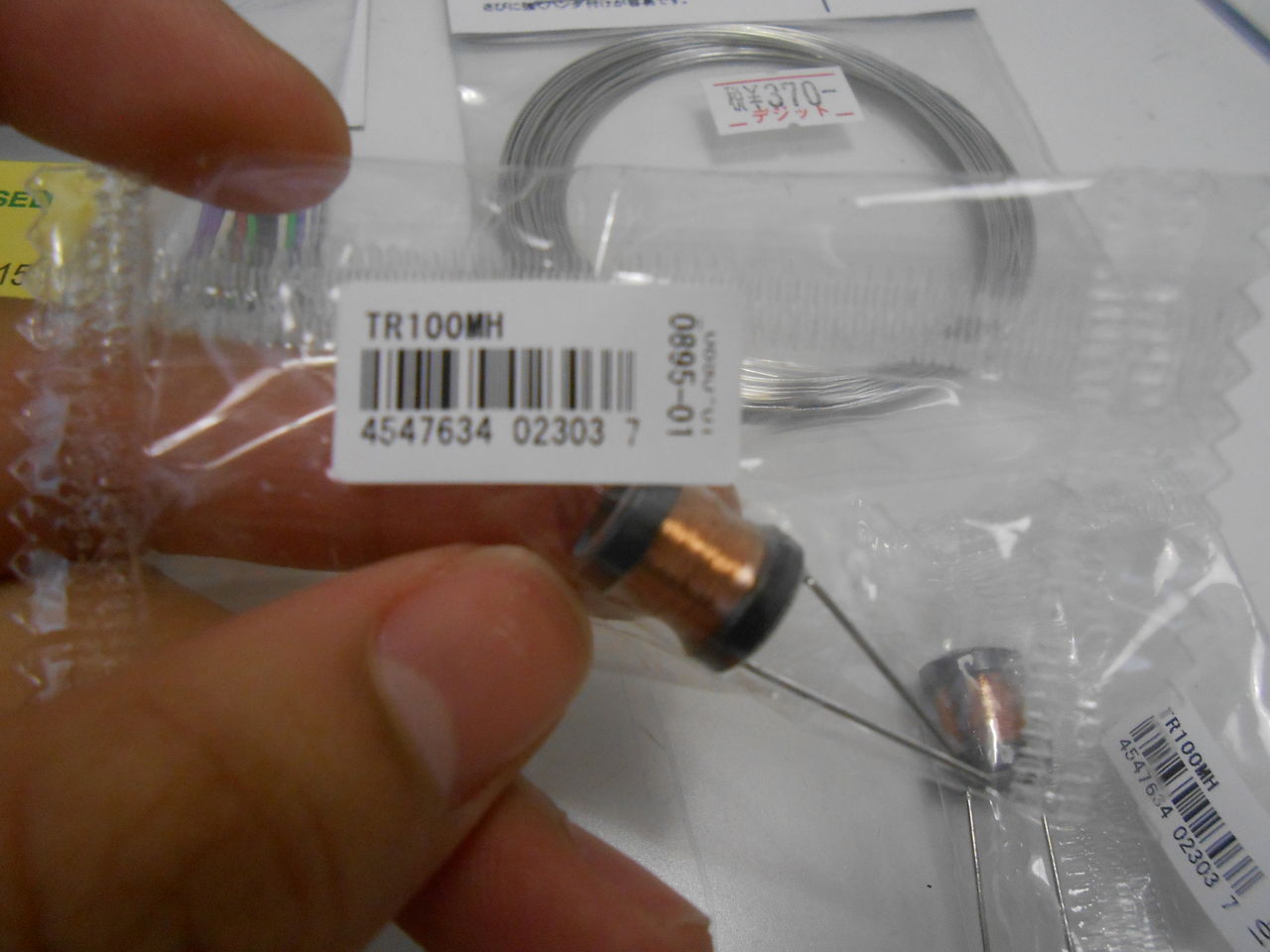

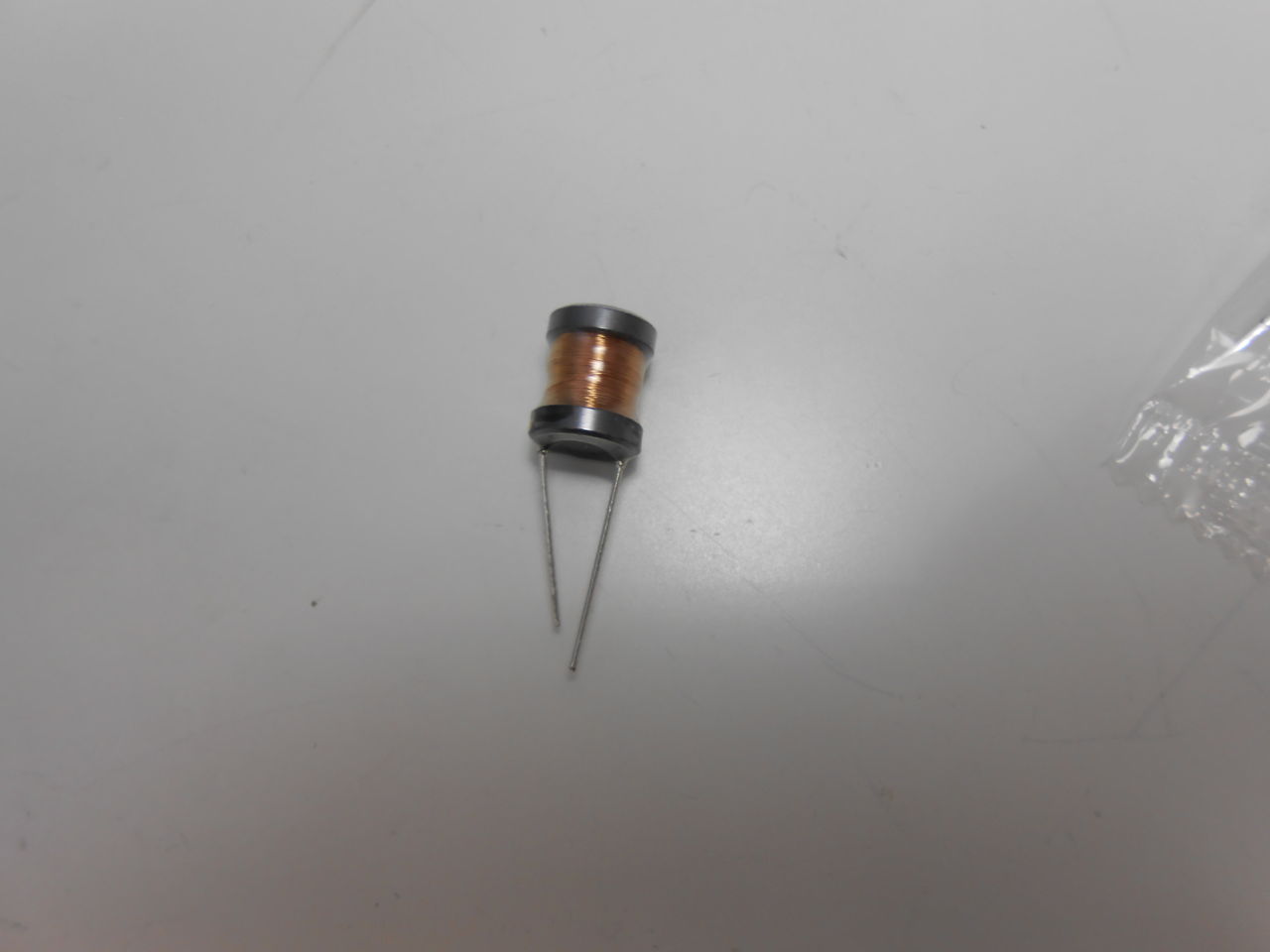

100mHインダクタコイル(心臓部・104が目印)

DSCN2587

DSCN2588

プリント基板

DSCN2589

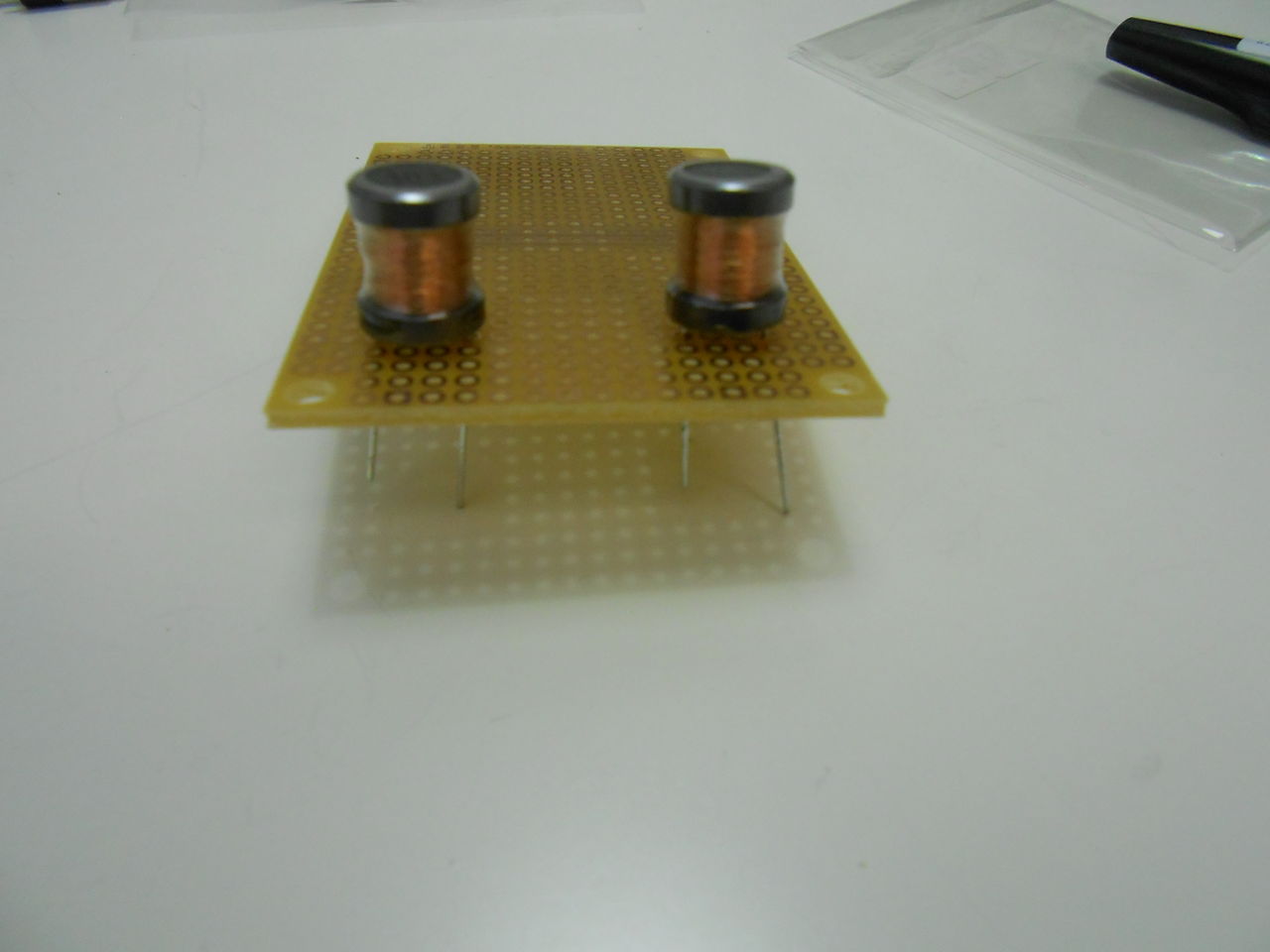

①まずは、インダクタコイルを画像のように2つに並べ、差し込んでください。

DSCN2590

104が2つとも下にくるように

DSCN2593基板の下

DSCN2596

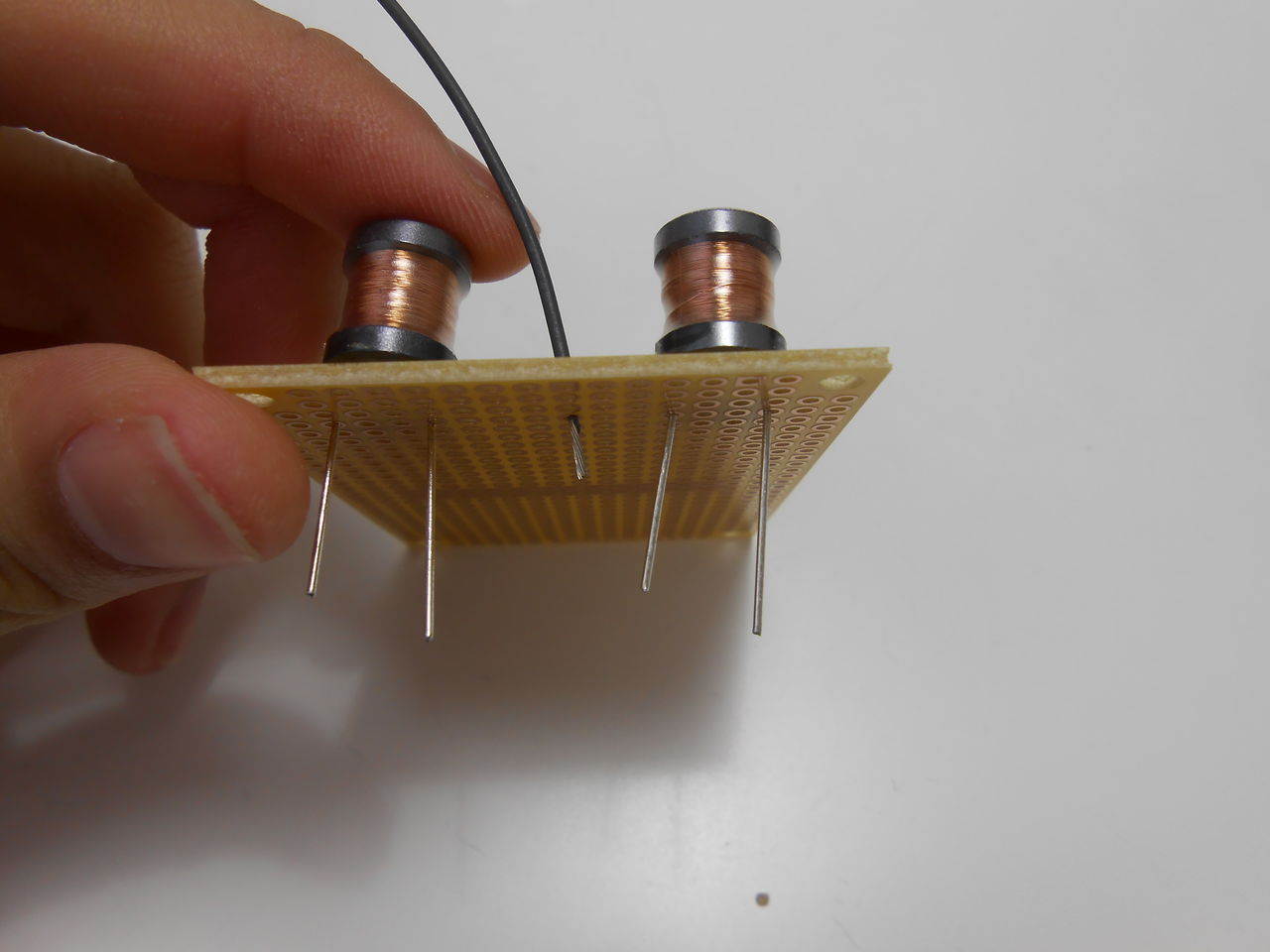

②差し込んだ2つのインダクタコイルの間の穴にビニール線を差し込みます。
(1回目は黒の配線とします)

DSCN2597

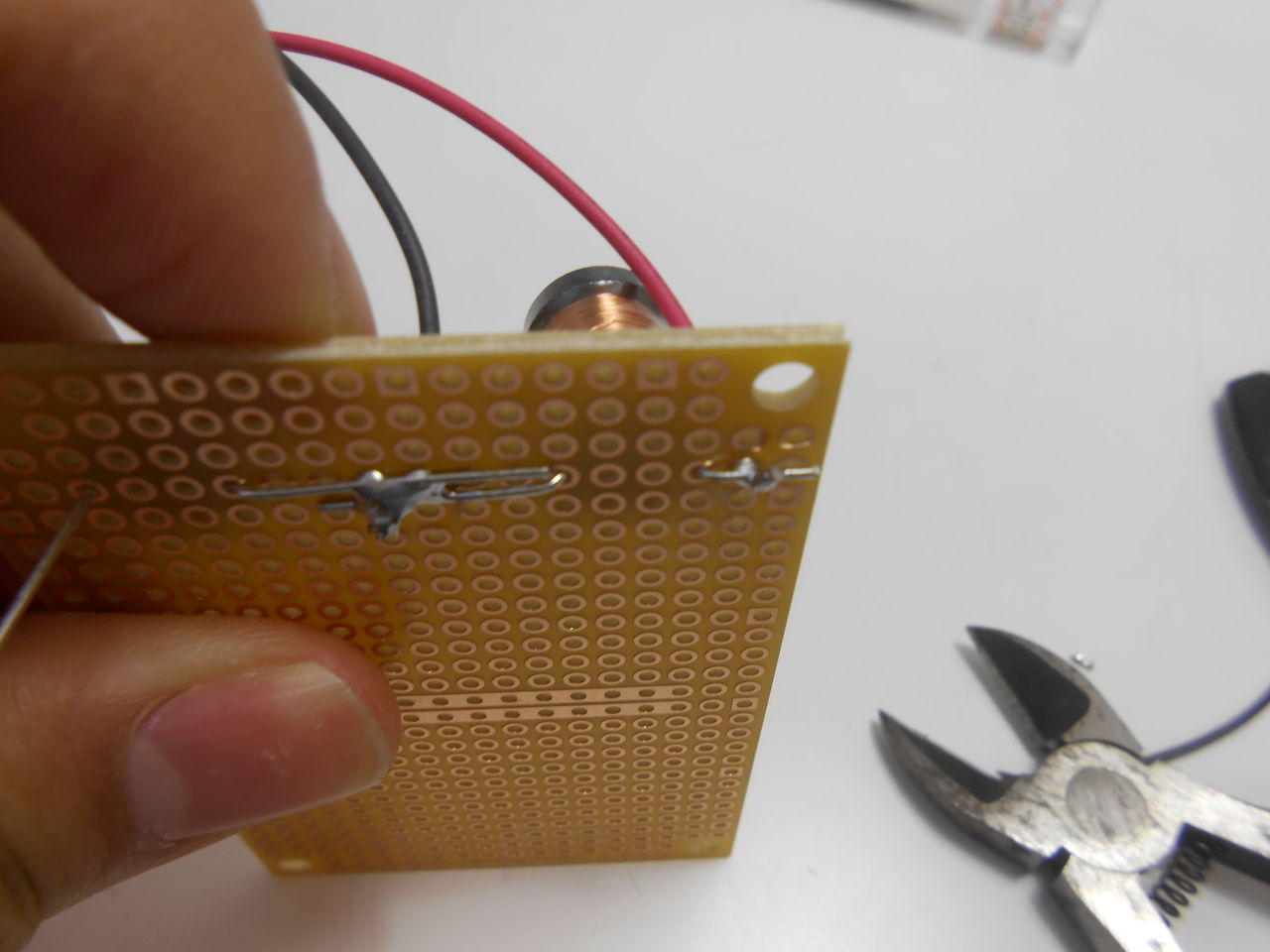

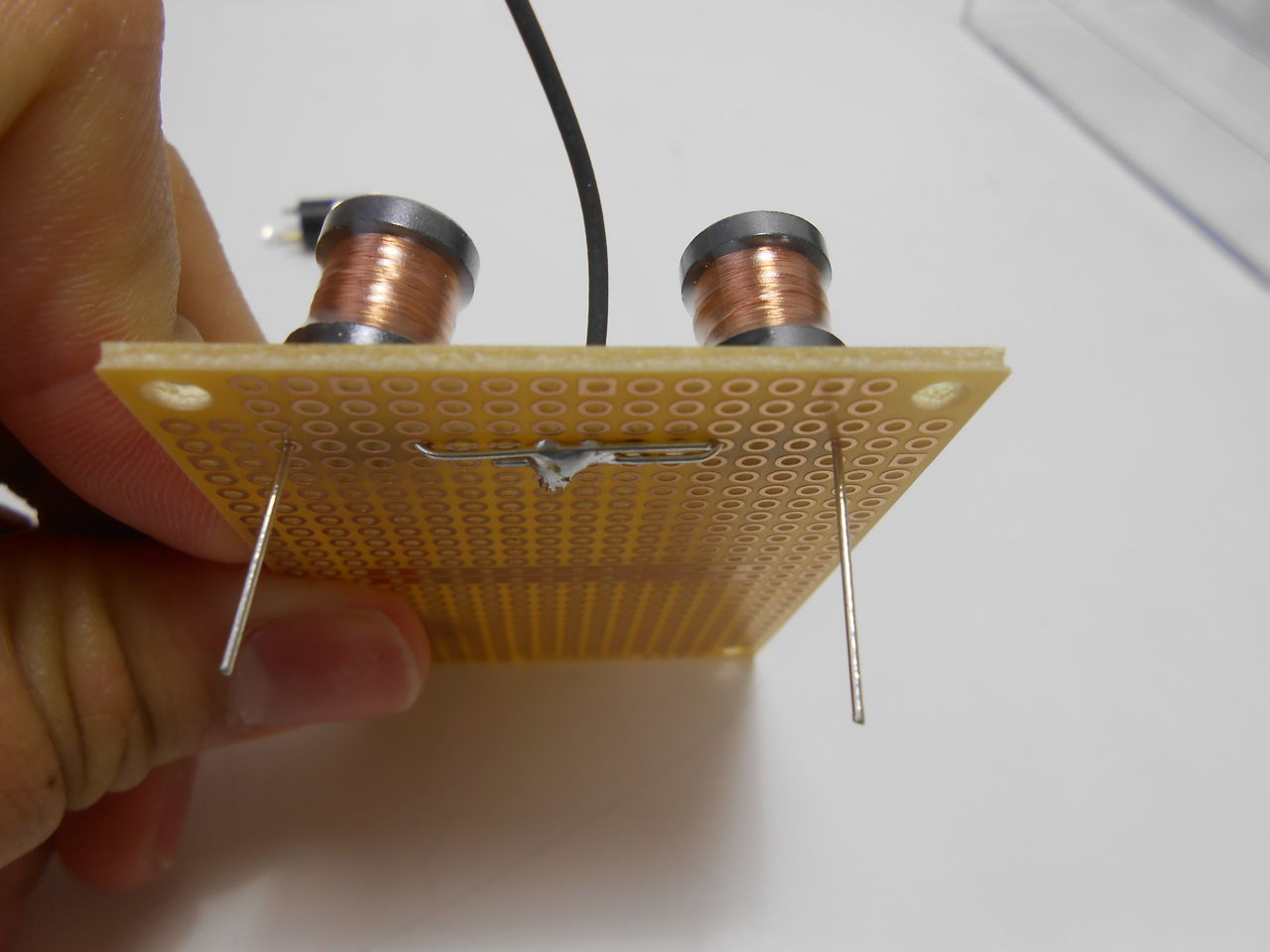

③画像のように半田付けをしてください。コイルが直列につながり
配線も半田付けされます。

DSCN2598

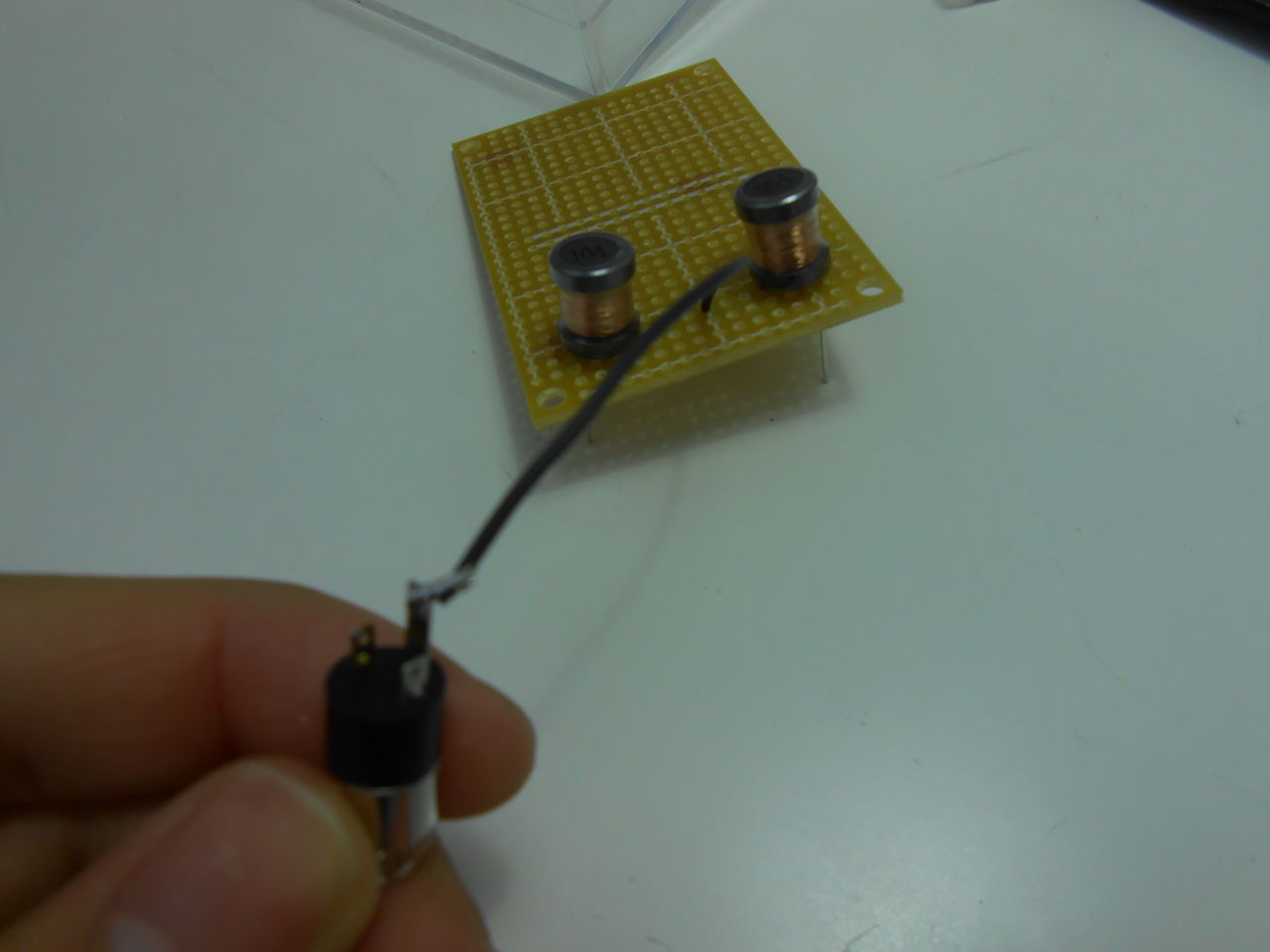

④先ほどの黒い線をステレオジャックの長い足に半田付けします。

DSCN2600

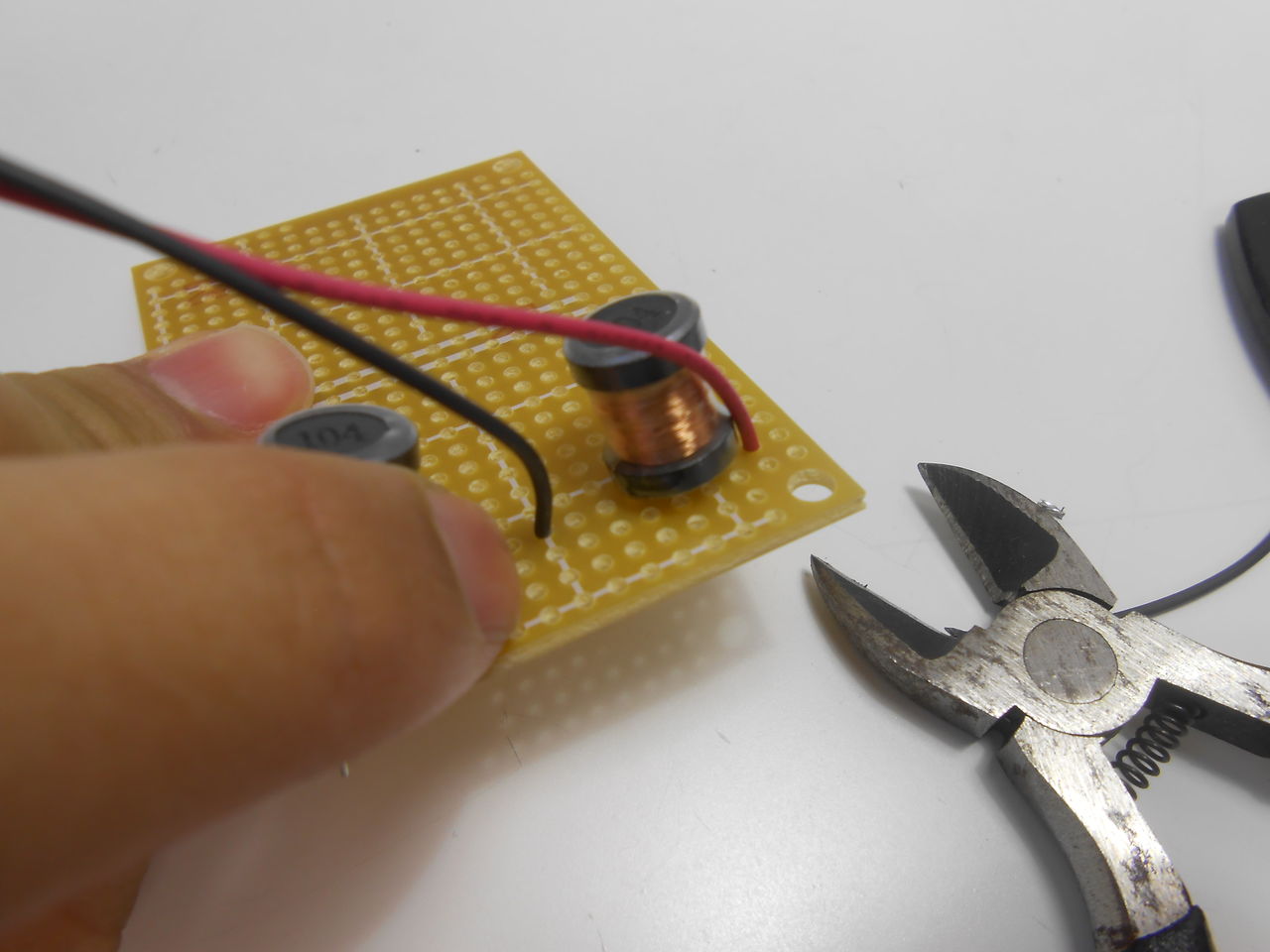

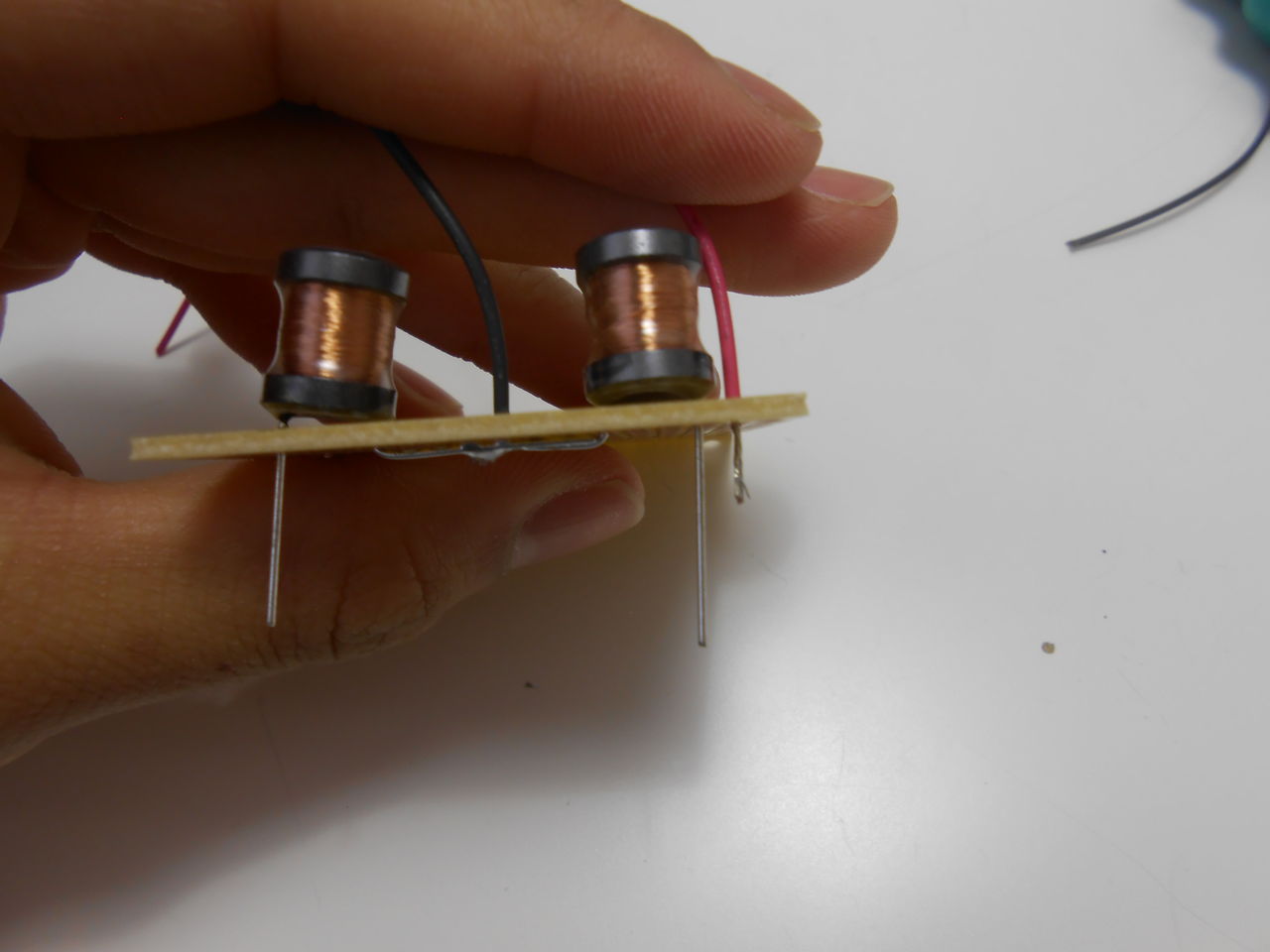

⑤続いて赤い線を画像のようにコイルの足の横の穴に差し込みます。

DSCN2602

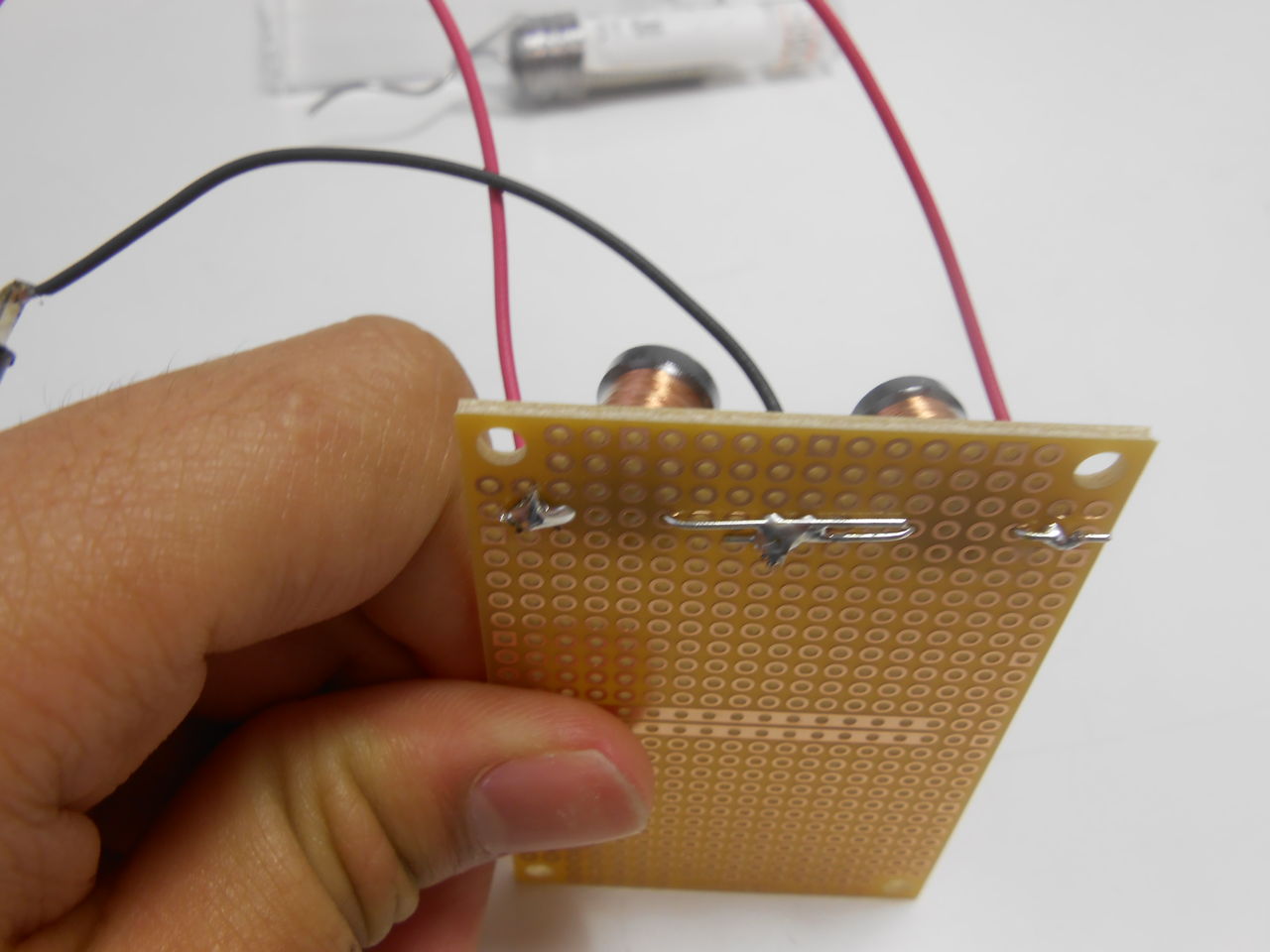

⑥このように半田付けしてください。

DSCN2603
コイルの足と配線を半田で付けます。

このようになります。

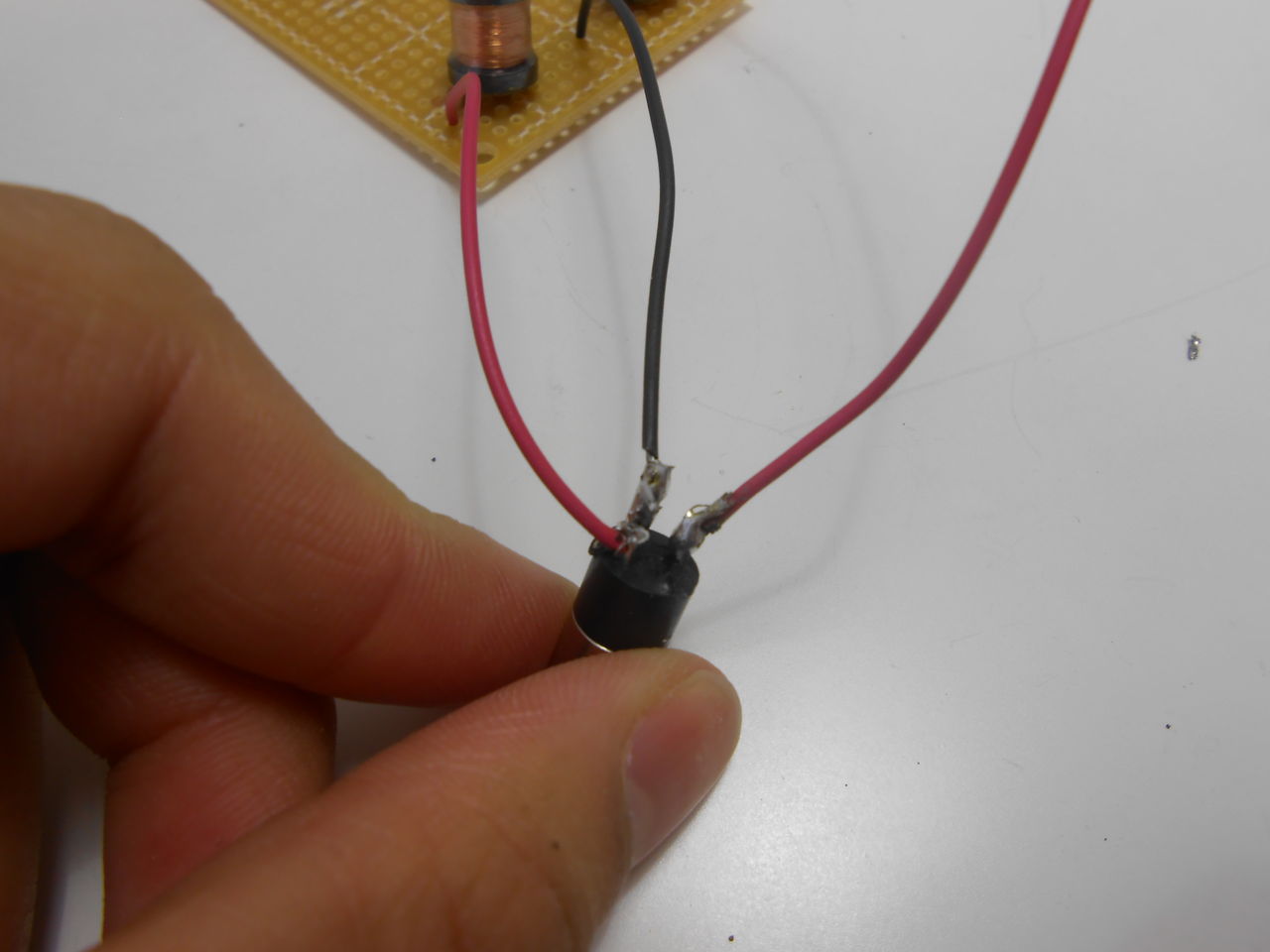

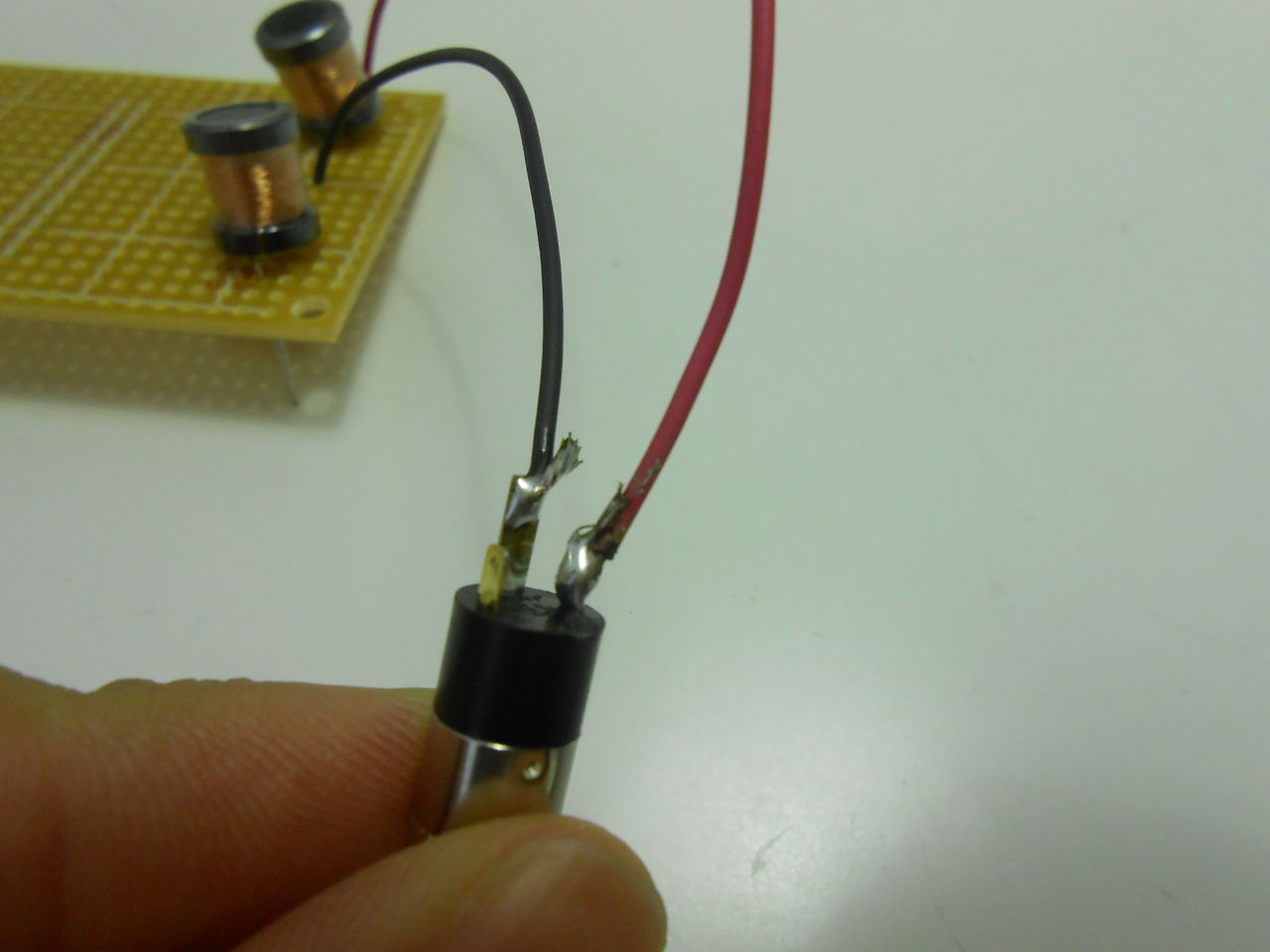

DSCN2604⑦赤の配線はステレオジャックの短い足に取り付けてください。

DSCN2605

⑧反対側は⑤~⑦まで同じことをしてください。

DSCN2606DSCN2607

⑨インバータ等の機器に近づけて動作確認をします。こちらをご覧ください。



⑩問題がないことを確認して、クリヤーケースに入れて完成です。


お疲れ様でした。
次回は、これを使って電車のモータ音を録音したいと思います。
それでは失礼します。

2019年1月13日、このモハラジオで電車を録音しました。こちら
